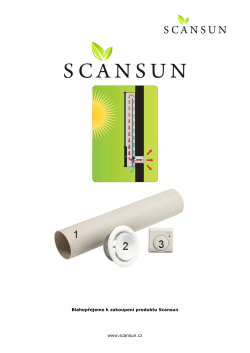

Blahopřejeme k zakoupení produktu Scansun
www.scansun.cz
Návod k instalaci a používání
Scansun model:
XL900, XL900 PLUS
Instalace:
Vybalte výrobek z obalu a zkontrolujte, zda není poškozený a obsahuje všechny součásti popsané v návodu. Balení z
výroby obsahuje: kolektor, trubku 450 mm (1), přírubu, difusér vč. příruby (2), termostat (3) vč. šroubů, šrouby pro
uchycení přírub a imbusový klíč. Kotevní materiál není součástí dodávky. Pokud je výrobek poškozený nebo
nekompletní informujte se prosím emailem [email protected] o dalším postupu reklamace.
Pro instalaci energopanelu vyberte na stěně budovy vhodné, zcela nezastíněné místo. Vybrané místo instalace musí
být orientované k jihu, jihovýchodu nebo k jihozápadu a zároveň musí umožnit propojení panelu s interiérem pomocí
dodané trubky. Následuje vyvrtání otvoru (průměr 125 mm). Před vyvrtáním otvoru se ujistěte, že je panel ve správné
poloze: Nápis (logo) na přední straně kolektoru nesmí být vzhůru nohama! Přimontujte k zadní straně
kolektoru nátrubek. Zkontrolujte průchodnost trubky stěnou. Upravte délku trubky, tak aby odpovídala tloušťce stěny.
Přiložte panel ke stěně a vyznačte na stěně polohu montážních otvorů panelu (tři otvory po obou stranách, dva dole,
dva nahoře).
Recirkulace (nutné objednat samostatné příslušenství):
Pokud má být u modelu XL 900 využita možnost recirkulace, vyvrtejte ještě jeden otvor pro recirkulační trubku. Na
kolektor osaďte těsnění a přišroubujte nátrubek. Poloha recirkulační trubky se u modelu XL 900 nachází 45 cm od
vnějšího okraje boční hrany panelu a 14 cm od horní hrany panelu.
U modelu XL 900 PLUS se otvor pro recirkulační trubku nachází na spodním okraji přídavného modulu. Je možné využít
jednoho nebo obou otvorů. Po vyvrtání recirkulačního otvoru do stěny odstraňte z kolektoru záslepku, osaďte těsnění a
přišroubujte nátrubek. Střed recirkulačního otvoru se u modelu XL 900 PLUS nachází 20 cm od vnějšího okraje boční
hrany panelu a 11,4 cm od spodní hrany panelu.
Po vyvrtání otvoru(ů),našroubování nátrubku(ů) a naměření délky trubky připevněte panel pomocí vhodného
kotevního materiálu ke stěně. Masivní materiály (beton, cihla, kámen) je nutno předvrtat vrtákem (např. průměru 8
mm) a použít plastové hmoždinky (např. 8 mm), u dřevěných konstrukcí je možné panel kotvit bez předvrtání
samořeznými vruty do dřeva. Před dotažením kotevních šroubů zkontrolujte, zda je správně na nátrubku kolektoru
nasazená trubka. Zatěsněte z interiéru případný prostor mezi trubkou a vrtanou stěnou (např. montážní pěnou).
Pokud chcete využívat termostat vytáhněte z trubky ovládací kabel energopanelu a nasaďte difuzor.
Montáž XL900 Plus (rozšíření modelu XL 900)
XL900 Plus se napojuje ze strany na XL 900. Odstraňte záslepky na boční straně modelu XL900 v místě budoucího
napojení XL 900 Plus. Záslepky se nacházejí ve spodní části boční strany modelu. Poté odstraňte protilehlé záslepky na
panelu XL 900 Plus. Na modul XL 900 připevněte propojovací gumové hrdlo. Následuje připevnění panelu XL 900 Plus
vedle panelu XL 900, panely musí být k sobě těsně dotlačeny. Postup montáže panelu s využitím možnosti recirkulace
je uveden v bodě Recirkulace.
www.scansun.cz
Termostat:
Vyšroubujte šrouby a sundejte kryt termostatu. Zaveďte ovládací kabel do termostatu a připevněte vodiče na svorku 1
a 2. Kryt termostatu opět nasaďte. Po dosažení nastavené teploty v místnosti se ventilátor energopanelu automaticky
vypne. Ovládací vodič nenastavujte - možné riziko vzniku poruch, na které se nevztahuje záruka. Pokud je
požadována delší vzdálenost mezi difuzérem a termostatem, lze použít bezdrátový termostat (není součástí dodávky).
Pokud nechcete instalovat termostat, můžete ponechat kabel v trubce. Vodiče kabelu musí být v tomto případě
vzájemně spojeny (např. elektrikářskou svorkou – čokoládou). Energopanel bude pracovat vždy, jakmile bude
osvětlen.
Provoz:
Panel XL 900 je konstrukčně uzpůsoben tak, že je schopen jednak nasávat čerstvý vzduch z exteriéru, ale také
recirkulovat a dohřívat interiérový vzduch. Pro zajištění rovnotlakého větrání budovy je možné v budově provést
odvětrávací otvor – tímto nebude v budově docházet při nasávání vzduchu z exteriéru k vytváření přetlaku a zvýší se
účinnost větrání.
Množství přiváděného čerstvého vzduchu lze nastavit na spodní straně panelu. Dále je možné pomocí talířového
ventilu regulovat množství recirkulovaného vzduchu nasávaného z místnosti.
Pokud je naistalován termostat, nastavuje se na termostatu nejvyšší požadovaná teplota místnosti, při jejímž dosažení
dojde k vypnutí energopanelu. Nejvyšší účinnosti dosahuje kolektor při jasné obloze a úhlem oslunění 90° (+/- 10°).
To platí jak pro výkon absorbéru, tak i pro výkon ventilátoru.
Teplota vzduchu vystupujícího z kolektoru se nebude zvyšovat při: zatažené obloze, slabém nebo proměnlivém
slunečním osvitu, během noci, brzy ráno nebo v pozdním odpoledni, při zakrytí kolektoru sněhem nebo ledem, při dešti
nebo při jakémkoliv zastínění kolektoru.
V některých případech je pro zvýšení účinnosti větrání vhodné instalovat dva kusy kolektoru. Příkladem může být
instalace na JZ a JV stěnu objektu, čímž je dosaženo rovnoměrné funkce energopanelů během dne.
Pozn.: deska na zadní straně kolektoru je připevněna nýty a je mezi nimi volně uchycena proto, aby zde mohl volně
procházet vzduch, který zabraňuje vzniku podtlaku v absorbéru. Tyto netěsné spáry jsou konstrukčním řešením,
nikoliv nekvalitně provedeným výrobkem.
Odstranění poruchy:
Pokud ventilátor nepracuje správně, je třeba zkontrolovat, zda není energopanel ve stínu. Kdyby byla nějaká část
kolektoru zastíněná, neprodukoval by fotovoltaický článek dostatečné množství energie pro napájení ventilátoru.
Sundejte kryt ventilátoru a spojte vzájemně oba dva vodiče. Pokud se ventilátor uvede do provozu, je poškozený
termostat. V případě, že se ventilátor po spojení vodičů do provozu neuvede je příčinou poruchy chybná elektronika
nebo poškozený ventilátor. Pro další postup nás prosím kontaktuje emailem: [email protected].
Likvidace:
Po skončení životnosti mohou být všechny použité materiály výrobku recyklovány a dále využity.
Výrobek odevzdejte do místa zpětného odběru (sběrný dvůr, prodejce), nevyhazujte do směsného
odpadu. Obal výrobku může být odevzdán do sběrného dvora nebo kontejneru na tříděný odpad.
